簡介

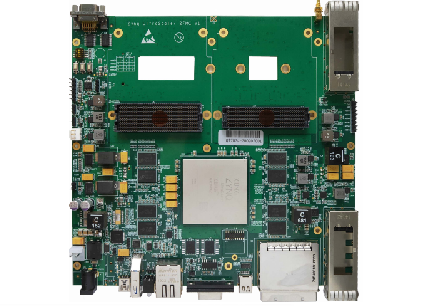

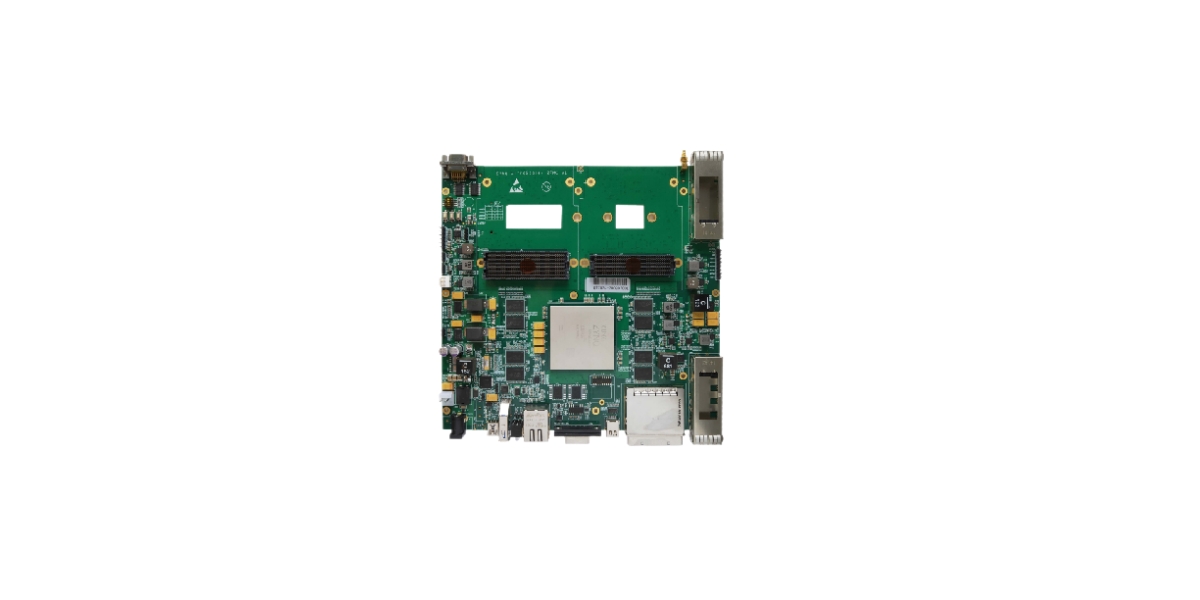

本板卡是一款高性能的 FMC/FMC+載板。板載1個 HPC形式的FMC連接器和1個HSPC形式FMC+連接器。板卡選用了1片Zynq UltraScale+MPSoC家族的XCZU11EG-2FFVC1760I芯片作為主控其PS和PL各搭配1組9顆8bit1GB的DDR4-2400的SDRAM其中一顆作為ECC校驗），PS端還搭配了2顆1Gb的SPI Flash。板卡還支持其他豐富的各種接口，一個 M.2的SATA SSD接口，一個eMMC接（也可配置成其他接口），一個 Micro SD 卡槽，一個標準 RJ45的千兆網口，一個MiniUSB轉接UART接口，1個MicroUSB轉接JTAG下載口，1個SSMC形式的外部時鐘輸入接口，一 個USB3.0接口，一個 DB9 串口，一個4pin的CANBUS接口，一個MiniDP輸出口。2個支持ZQSFP+的光纖口，1個J30J形式的13 路3.3V標準GPIO接口，1 SSMC的普通IO口（也可作為 RF 信號輸入），和1個 8pin排針形式的PS端預留的6路1.8V的IO擴展口，可定義為 GPIO/CAN/UART/IIC/SPI/PJTAG等接口。還有一個高速擴展口可以支持x4的PCIe3.0協議x8的 SRIO或者 URORA協議。本板卡通過1個HPC的標準FMC（VITA 57.1）接口和1個HSPC形式的FMC+（VITA57.4）接口向外部提供豐富、高速且可配置的數字 I/O 資源，其中FMC可提供72對高速差分線（含2對差分時鐘線）、8組共6對超高速DP差分對及2對超高速差分時鐘線；FMC+可提供84 對高速差分線（含4對差分時鐘線）、1組共2對參考時鐘線、1組共2對同步時 鐘線、24組共48 對超高速DP差分對及6對超高速差分時鐘線。客戶可以根據應用需求靈活地選擇FMC子卡或FMC+ 子卡，比如ADC子卡、DAC子卡以及光纖子卡等。同時可支持 Windows，Linux 上位機驅動。便于構建靈活、高效的開發及使用環境。

產品特性

?FPGA 默認為 XCZU11EG-2FFVC1760I，提供高性價比的豐富的邏輯資源

?FPGA也可根據需要選擇XCZU17EG-FFVC1760或者XCZU19EG-FFVC1760

?提供1路FMC標準（VITA 57.1）子卡接口，包括72對高速差分線（含2對差分時鐘線）、8組共16對超高速DP差分對及 2 對超高速差分時鐘線

?提供1路FMC+標準（VITA 57.4）子卡接口，包括84對高速差分線（含4對差分時鐘線）、1組共2對參考時鐘線、1組共2對同步時鐘線、24組48對超高速DP差分對及6對超高速差分時鐘線

?板載2組共16+2GB2400的高速DDR4緩存單組最高可支持32+4GB

?板載2顆1Gb的SPIFlash

?板載1個2x10形式的eMMC接口（可配置成其他接口）

?板載1個MicroSD接口

?支MiniUSB轉UART串口通信

?支持MicroUSB轉JTAG調試接口

?板載1個DB9形式的串口；一個4pin的CANBUS接口

?1個J30J形式的13路GPIO接口；1個8pin的6路 IO擴展口（可配置成其他接口）；1 個SSMC的普通IO口也可作為RF信號輸入）

?一個M.2的SATASS 接口，長度支持 2260/2280/22110

?一個MiniDP接口；一個RJ45千兆網口

?一個 USB3.0 接口

?一個SSMC形式的外部時鐘輸入接口

?2個支持100Gb的ZQSFP+接口

?板載一個能支持x4的PCIe3.0協議x8的SRIO或者AURORA協議的高速擴展口

?12V直流供電接口

?支持功耗和溫度檢測功能

?通用驅動庫及開發程序包，支持多種操作系統
