FMC AD/DA 子卡

14bit 2通道3/2.6/2GS/s ADC+16bit2通道12.6GS/sDAC

應用 ?軟件無線電 ?寬帶MIMO應用 ?數字波束成形 ?雷達/聲納電子戰 ?物理實驗 ?信號智能 ?航空航天和測試儀器

產品咨詢

功能特點

規格參數

外形尺寸

簡介

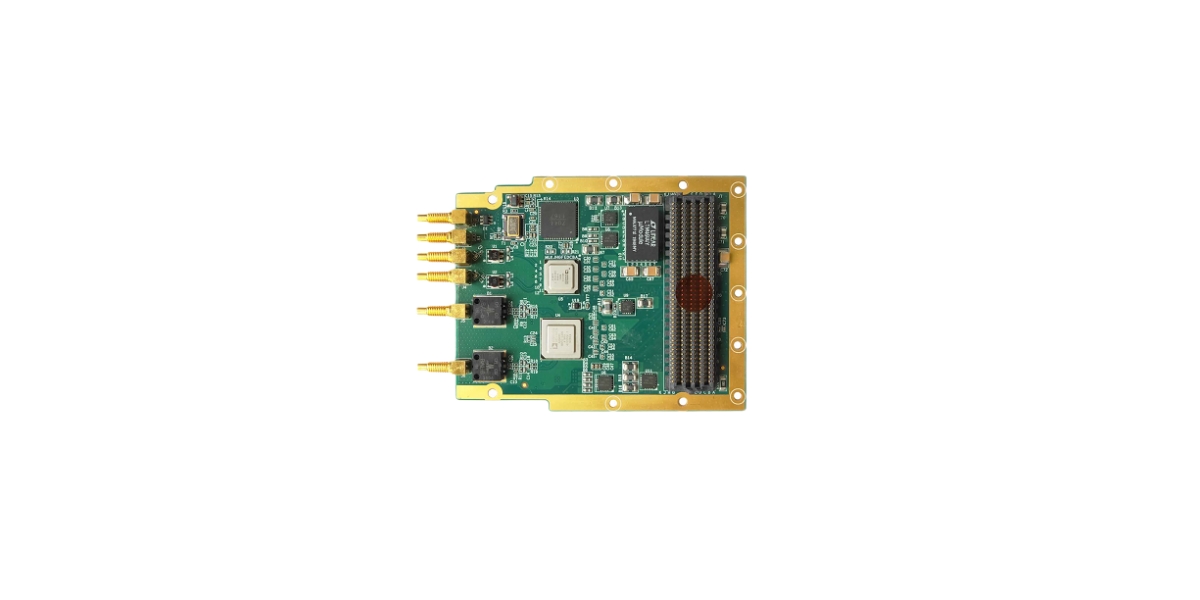

本板卡是一款高分辨率、高采樣率的ADC+DAC FMC子板。它同時支持2路14位3.0/2.6/2.0GS/s的A/D 通道輸入和2路16位12.6GS/s的D/A通道輸出，全功率模擬-3dB輸入帶寬可達9GHz。本板卡支持觸發輸入或者輸出；內參考、外參考、外時鐘三種時鐘方式，可通過SPI總線實現時鐘源選擇。通過參考時鐘可實現多個板卡的同步。本板卡的電氣與機械設計依據FMC標準(ANSI/VITA 57.1)，通過一個高密度連接器（HPC）連接至 FPGA 載板。前面板I/O裝配6個SSMC同軸連接器。

?6個SSMC的連接器，其中2個分別為模擬信號輸 1(AD0)和模擬信號輸入 2(AD1)；2個分別為模擬信號輸出1(DA0)和模擬信號輸出 2(DA1)；一個為外部時鐘輸入 CLK)；一個為觸發輸入或者輸出（TRG）

?采樣頻率：2通道16bits 12.6GS/sDA和

A：2 通道 14bit 3GS/s AD；

B：2 通道 14bit 2.6GS/s AD；

C：2 通道 14bit 2GS/s AD；

?輸入帶寬：全功率模擬輸入帶寬（-3 dB）：9GHz

?ADC輸出和DAC輸入均為JESD204B標準數字接口

?適應范圍：完全符合Vita57.1規范，包括結構件，子卡尺寸，面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性

?多種散熱方式：風冷或?qū)Ю?/p>

?模擬輸入和輸出均為AC耦合

?板載溫度監控電路

?時鐘選擇靈活：內部時鐘、外部時鐘選擇可由載板控制

?HPC高引腳數連接器
